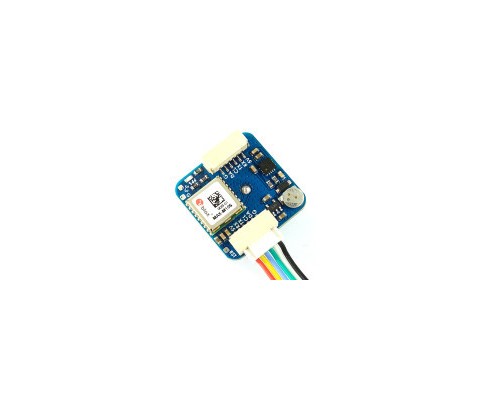

M10-5883 використовує GNSS із кількома сузір’ями на базі u-blox MAX-M10S.
MAX-M10S підтримує одночасний прийом чотирьох GNSS (GPS, GLONASS, Galileo і BeiDou). Велика кількість видимих супутників дозволяє приймачу вибирати найкращі сигнали. Це максимізує доступність позиції, зокрема в складних умовах, таких як глибокі міські каньйони. Технологія u-blox Super-S (Super-Signal) забезпечує високу радіочастотну чутливість і може покращити динамічну точність позиціонування за допомогою невеликих антен або в сценаріях поза межами прямої видимості. Для досягнення максимальної чутливості в конструкціях пасивної антени модуль MAX-M10S інтегрує МШУ, а потім ПАВ-фільтр у радіочастотному тракті.
Технічні характеристики:
- GNSS u-blox MAX-M10S (GPS, ГЛОНАСС, Galileo і BeiDou)
- Магнітний компас QMC5883L
- Патч-антена 18 х 18 х 4мм
- Діапазон вхідної напруги: 4~9 В (5 В накладка/контакт)
- Споживана потужність: 13 мА
- Швидкість UART: 9600 за замовчуванням
- Робочі температури: -20~80 °C
- Інтерфейс UART(TX, RX) для GNSS MAX-M10S
- Інтерфейс I2C(DA, CL) для Compass QMC5883L
- Роз'єм JST-GH-6P (SM06B-GHS-TB)
- Світлодіод GNSS PPS, зелений. (Світиться постійно після ввімкнення M10-5883, блимає (1 Гц), коли GNSS отримує 3D-фіксацію)

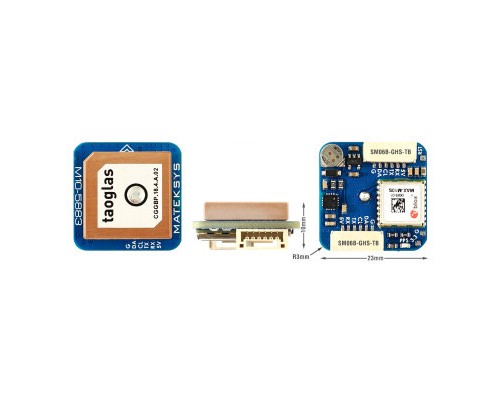

- 23 х 23 х 10 мм
- 9г
Комплектація:
- 1x M10-5883
- 1x JST-GH-6P до JST-GH-6P 20 см силіконового дроту
Електропроводка та налаштування:
- M10-5883 5 В до контролера польоту 4 ~ 9 В
- M10-5883 RX до контролера польоту UART_TX
- M10-5883TX до контролера польоту UART_RX
- M10-5883 CL до контролера польоту I2C_SCL
- M10-5883 DA до контролера польоту I2C_SDA
- M10-5883 G до GND контролера польоту
